خدمات التصنيع الآلي بالتفريغ الكهربائي (EDM)

نحن نقدم مجموعة كاملة من خدمات التصنيع الآلي بالتفريغ الكهربائي (EDM)، بما في ذلك التصنيع الآلي بالتفريغ الكهربائي السلكي والتصنيع الآلي بالتفريغ الكهربائي الغائر، وهي متخصصة في تصنيع الأجزاء المعدنية ذات الهياكل المعقدة والعالية الدقة. تُعد الماكينة EDM السلكية مناسبة للخطوط المعقدة والقطع عالي الدقة، بينما تُعد الماكينة EDM الغاسلة مناسبة لتجاويف القوالب وتصنيع الهياكل الداخلية، ويمكن للجمع بين العمليتين تلبية احتياجات التصنيع لأنواع مختلفة من الأجزاء. تُستخدم على نطاق واسع في تصنيع القوالب وقطع غيار السيارات ومجال الآلات الدقيقة. مرحبًا بكم في إرسال الرسومات، وسوف نقدم لك برامج المعالجة وعروض الأسعار في غضون 12 ساعة.

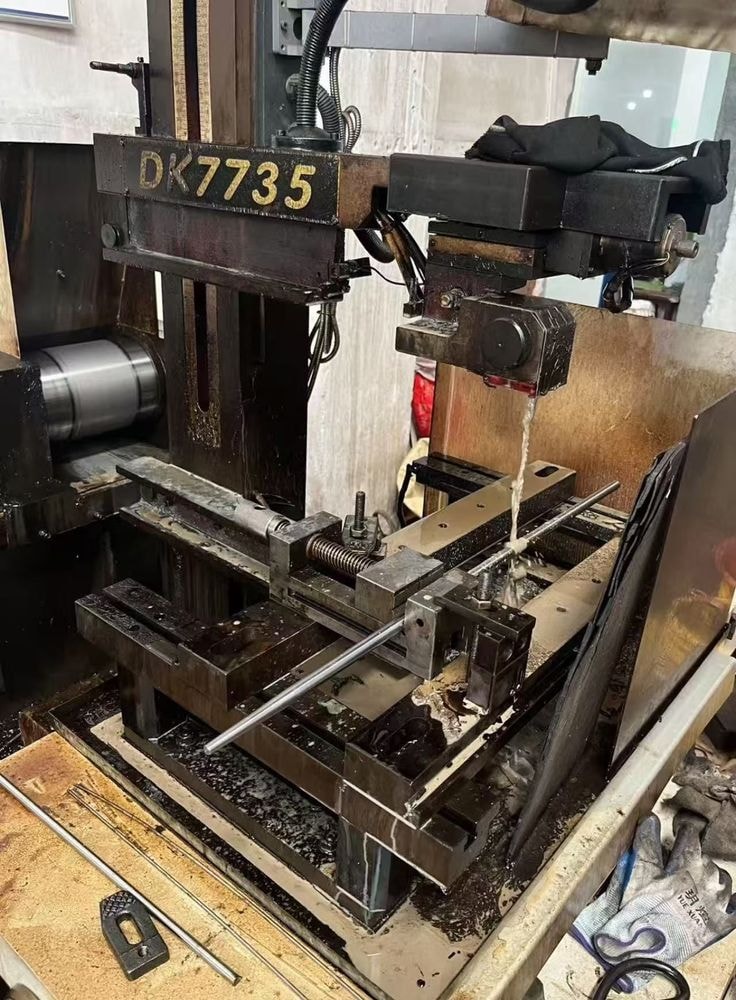

القطع الكنتوري المعقد عالي الدقة بالقطع السلكي ｜ EDM السلكي

القطع الكنتوري المعقد عالي الدقة بالقطع السلكي ｜ EDM السلكي

\*\*تستخدم تقنية القطع بالصعق الكهربائي (Wire EDM) سلكًا معدنيًا رفيعًا كقطب كهربائي لإجراء عمليات قطع عالية الدقة على المواد الموصلة للكهرباء. وهي مناسبة لتصنيع الخطوط المعقدة والشقوق والمكونات الهيكلية الدقيقة. \*\*\*\*تستخدم هذه العملية طريقة الصعق الكهربائي غير التلامسي، ولا تولد أي قوى قطع أثناء المعالجة، مما يمنع بشكل فعال تشوه قطعة العمل. وهي مناسبة بشكل خاص لتصنيع الأجزاء عالية الدقة وذات الجدران الرقيقة. \*\***يستخدم على نطاق واسع في تصنيع القوالب والمكونات الميكانيكية الدقيقة والتصنيع الهيكلي المعقد، ويمكنه تلبية متطلبات التصنيع لأنواع مختلفة من الأجزاء. يمكن أن تصل دقة التصنيع إلى ±0.005 مم، مما يلبي متطلبات تصنيع الأجزاء عالية الدقة.**

دقة التصنيع تصل إلى ± 0.005 مم

يدعم قطع الخطوط المعقدة والتركيبات الدقيقة

يمكن معالجة المواد عالية الصلابة مثل الفولاذ المقوى.

دعم أخذ العينات وإنتاج الدفعات الصغيرة

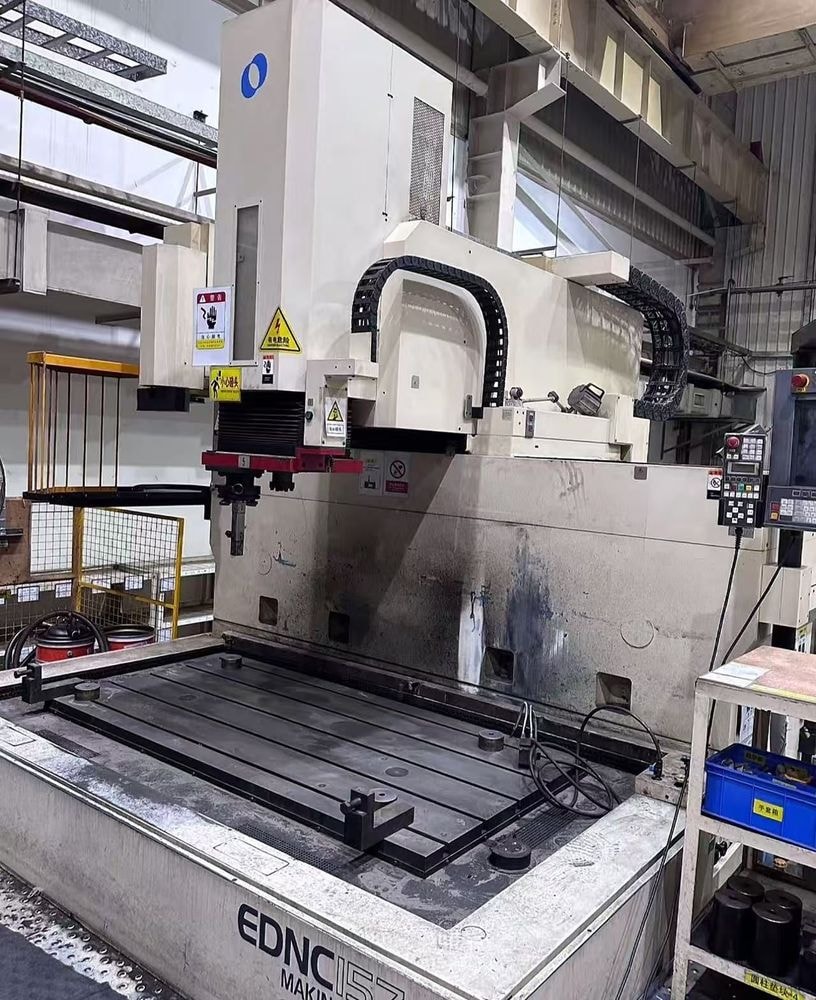

المعالجة الدقيقة للتجويفات المعقدة باستخدام جهاز EDM الغاطس ｜ المعالجة الدقيقة للتجويفات المعقدة

**تستخدم تقنية التصنيع بالتفريغ الكهربائي (Sinker EDM) أقطابًا كهربائية مصممة خصيصًا لتآكل قطعة العمل عن طريق التفريغ الكهربائي، مما يتيح تصنيعًا عالي الدقة للتجاويف المعقدة والثقوب العميقة والهياكل الدقيقة. وهي عملية حاسمة في صناعة القوالب. ****لا تتأثر هذه العملية بصلابة المواد، وهي مناسبة بشكل خاص للمواد عالية الصلابة مثل الفولاذ المقوى. كما يمكنها تصنيع الهياكل الداخلية المعقدة والتفاصيل ذات الزوايا الحادة التي لا يمكن تحقيقها باستخدام أدوات القطع التقليدية.**** وهي تستخدم على نطاق واسع في مجالات قوالب الحقن وقوالب الصب بالقالب وتصنيع المكونات عالية الدقة لتلبية متطلبات تصنيع الأجزاء ذات الهياكل المعقدة. وهي مناسبة لتصنيع تجاويف القوالب عالية الدقة، مما يضمن تفاصيل هيكلية متسقة ودقة أبعاد.**

مناسبة للتجويفات المعقدة والهياكل الداخلية

من الممكن وجود ثقوب عميقة وزوايا حادة وتفاصيل دقيقة

غير مقيدة بصلابة المادة (للفولاذ المقوى)

مناسبة للمناطق التي لا يمكن تشكيلها بالأدوات التقليدية

المعالجة الدقيقة للتجويفات المعقدة باستخدام جهاز EDM الغاطس ｜ المعالجة الدقيقة للتجويفات المعقدة

مقارنة بين طرق المعالجة بالتشغيل الميكانيكي للقطع (WEDM مقابل EDM)

مقارنة بين المشاريعالتقطيع بالأسلاك الكهربائيةالتقطيع الكهربائي بالغاطس
مبدأ العمليقطع قطعة العمل عن طريق تحريك سلك معدني عبر تفريغ كهربائييتم تآكل المادة عن طريق التفريغ الكهربائي باستخدام قطب كهربائي ذي شكل معين
أنواع القطبسلك معدني رفيع (حركة مستمرة)قطب صلب (نحاس/جرافيت)
طريقة المعالجةقطع الكنتورتشكيل التجويف
مجالات التصنيعالشكل الخارجي، الكفاف، هياكل الثقوب المارةالهياكل الداخلية، التجاويف، الثقوب العميقة
القدرات الهيكليةالأشكال المعقدة، الفتحات، الهياكل الدقيقةالتجاويف المعقدة، الزوايا الحادة، التفاصيل الدقيقة
نطاق التفاوتمرتفع للغاية (±0.005 مم)عالي (±0.01 مم)
جودة السطحأسطح قطع متجانسة، معالجة لاحقة بسيطةتشطيب سطحي دقيق، قادر على تحقيق تأثير يشبه المرآة
توافق الموادجميع المواد الموصلةجميع المواد الموصلة (بما في ذلك الفولاذ المبرد)
الاتصالمعالجة بدون تلامسالتشغيل بدون تلامس
قيود المعالجةيجب أن يكون ثقبًا نافذًا (يتطلب ثقبًا أوليًا)يمكن تصنيع الهياكل المغلقة
التطبيقات النموذجيةالأجزاء الدقيقة، قوالب الختم، الأجزاء ذات الكفافقوالب الحقن، قوالب الصب بالقالب، الأجزاء المجوفة

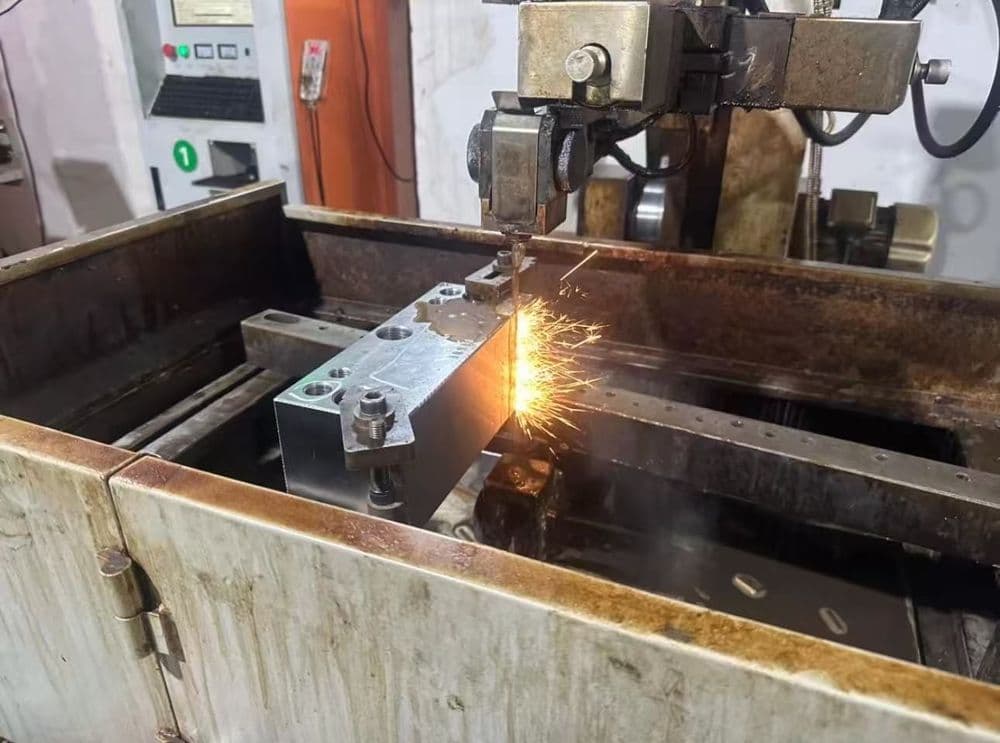

مجالات تطبيق EDM السلكية

مجالات تطبيق EDM السلكية

مناسبة للقطع الكنتوري عالي الدقة والتشغيل الآلي عبر الهيكل، فهي تحقق تصنيعًا ثابتًا للأشكال المعقدة والهياكل الدقيقة.

التصنيع الآلي لملف تعريف الأجزاء الدقيقة

ختم القوالب والأجزاء الجانبية

الهياكل ذات الجدران الرقيقة والتشغيل الآلي الشقي

قطع الألواح عالية الدقة

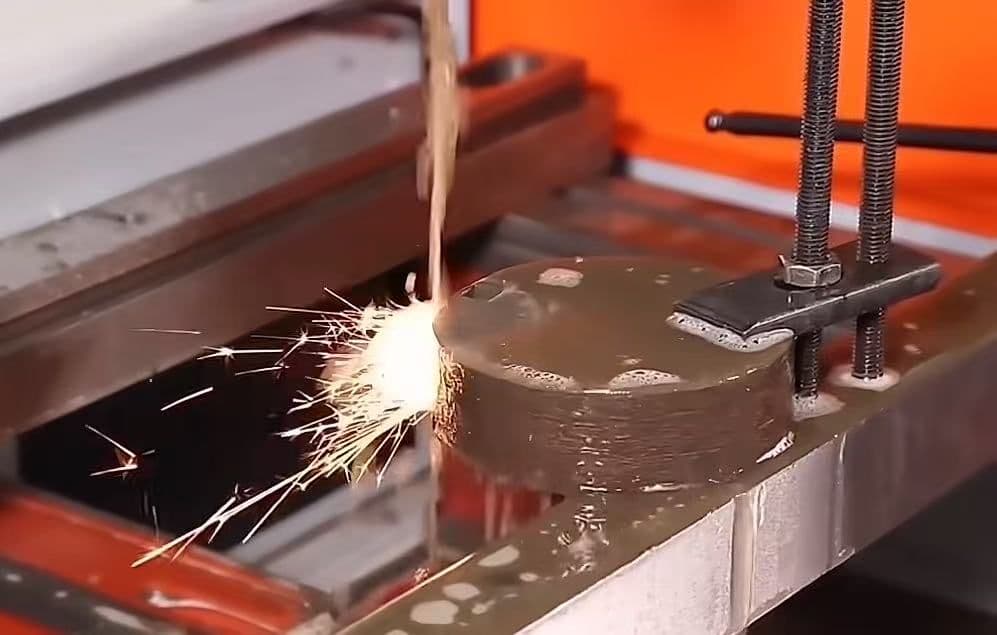

مجالات تطبيق EDM الغاطس EDM

مجالات تطبيق EDM الغاطس EDM

مناسبة لتصنيع الهياكل والتجاويف الداخلية المعقدة، وقادرة على التصنيع الآلي عالي الدقة للثقوب العميقة والزوايا الحادة والتفاصيل الدقيقة.

معالجة تجويف قالب الحقن بالحقن

قوالب الصب بالقالب والأجزاء الهيكلية المعقدة

التصنيع الآلي للفتحات العميقة والهياكل الصغيرة

الزوايا الحادة وتشغيل الأجزاء الدقيقة آلياً

قدرة معالجة EDM EDM والمعايير الفنية

المشروعالمعلمات
دقة التصنيعدقة القطع بالأسلاك: ±0.005 مم
دقة التشكيل بالقطع الكهربائي: ±0.01 مم
خشونة السطح: Ra 0.8 – 3.2 ميكرومتر
الحد الأدنى لحجم الميزة: ≥0.10 مم
سعة التصنيعأبعاد المعالجة القصوى: ≤500 مم (تخضع للتقييم)
السمك الأقصى للتصنيع: ≤300 مم
الحد الأدنى لقطر الثقب: ≥0.20 مم
الحد الأدنى لعرض الشق: ≥0.10 مم
نطاق الموادفولاذ القوالب: H13، SKD11، DC53، إلخ.
الفولاذ المقاوم للصدأ: 304، 316، إلخ.
سبائك الصلب: 40Cr، 42CrMo، إلخ.
سبائك الألومنيوم: 6061، 7075، إلخ.
النحاس والمواد الموصلة: النحاس النقي، النحاس الأصفر، إلخ.

مناسب لجميع المواد الموصلة، بما في ذلك المواد المبردة عالية الصلابة. يمكن تقييم قدرات التصنيع المحددة بناءً على هيكل القطعة.

ضمان الفحص الدقيق العالي الدقة
